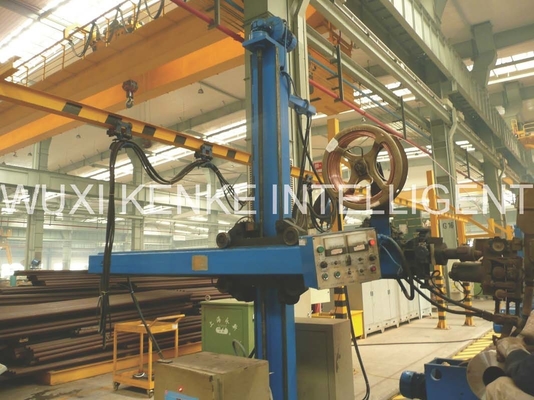

Máy hàn cột và hàn bùng nổ Hệ thống hàn tự động loại nhẹ 150kg

Bộ thao tác loại nhẹ Dòng LHQ Hệ thống hàn tự động Cột và cần hàn

Bộ điều khiển loại nhẹ - Dòng LHQ

Dòng LHQ Máy hàn loại nhẹ có thể được lắp ráp thành hệ thống hàn tự động với trục quay hàn, máy hàn tự động và hệ thống điều khiển hàn, v.v. Nó được sử dụng rộng rãi trong các ngành công nghiệp như lò hơi, bình chịu áp lực, xăng dầu hóa chất, xây dựng luyện kim và máy móc cho bên trong và hàn dọc bên ngoài và hàn theo chu vi của các đường nối khác nhau trên các bộ phận hình trụ.

Theo cách sử dụng thực tế, bộ điều khiển có thể được chia thành cố định, cố định với vòng quay và di chuyển được với vòng quay, v.v.

Máy hàn dòng LHQ bao gồm cột, dầm ngang, bộ nâng, v.v.

Cột là dầm hình chữ nhật và kiểu quỹ đạo hình chữ nhật đôi.Hệ thống nâng của dầm ngang được lắp trên tấm làm lệch hướng (tấm dẫn hướng).Một động cơ và một bộ giảm tốc truyền động cặp bánh răng và thanh răng để hoàn thành hành động nâng / hạ.

Sự di chuyển của dầm ngang được dẫn động bởi động cơ AC và bộ giảm tốc trục quay truyền động cho cặp bánh răng và thanh răng.Tốc độ hàn có thể được điều chỉnh trong một phạm vi nhất định.Để tạo điều kiện thuận lợi cho việc vận hành, hộp điều khiển từ xa được kết nối trên hộp điều khiển, hộp điều khiển từ xa được trang bị chiết áp tốc độ cánh tay vận hành, công tắc chuyển động của cánh tay, chuyển đổi cánh tay kính thiên văn.Đầu hàn và bộ cấp dây có thể được gắn vào đầu mút của dầm ngang.

Kết cấu thanh lệch là bộ phận để liên kết giữa cột và xà ngang.Có tám bộ bánh xe định hướng phù hợp với cấu trúc định hướng.Mỗi bộ bánh xe định hướng bao gồm ba cuộn với cơ cấu điều chỉnh độ lệch tâm.Có thể dễ dàng điều chỉnh không gian giữa cấu trúc định hướng, cột và cần.

Xe đẩy gồm cơ cấu chạy xe đẩy, cơ cấu quay cột và cơ cấu khóa.

Bước đi của xe đẩy được thực hiện bằng cách dẫn động cặp bánh răng của bộ giảm tốc xoáy để dẫn động bánh xe đi bộ.

Độ quay của cột được thực hiện bằng lực đẩy bằng tay.Vòng bi xoay sử dụng "vòng bi bóng chuyền đơn", có ưu điểm là cấu trúc hợp lý, độ cứng tốt, trọng lượng nhẹ và tuổi thọ cao.

Cơ cấu quay được trang bị cơ cấu khóa định vị để đảm bảo rằng sẽ không bị rung lắc trong quá trình hàn.Cơ cấu định vị và khóa của cơ cấu quay áp dụng chế độ thủ công.

Các móc ray chống nghiêng được bố trí giữa xe đẩy và ray dẫn hướng để đảm bảo an toàn cho xe đẩy.

Hoạt động đa trạm có thể được thực hiện bằng cách đi bộ và quay xe đẩy, để tạo ra máy đơn đa năng và nâng cao hiệu quả sản xuất.

Hệ thống điều khiển điện bao gồm hộp điều khiển điện và hộp điều khiển từ xa

Hộp điều khiển điện bao gồm biến tần, công tắc tơ, nút bấm, ... Các thành phần điện chủ yếu sử dụng các thương hiệu nổi tiếng như Siemens, ABB, v.v., có hiệu suất đáng tin cậy và dễ bảo trì.Nó điều khiển phanh của động cơ và đáp ứng các yêu cầu của cơ chế hoạt động.Và nó có thể kiểm soát và bảo vệ động cơ.Hệ thống chuyển đổi tần số sử dụng hệ thống YSKAWA, là bộ chuyển đổi đa chức năng có độ ồn thấp, hiệu suất cao, không gợn mô-men xoắn.Và các đặc điểm khác của tín hiệu điều khiển sử dụng điều khiển tương tự, hiển thị tốc độ là sử dụng đồng hồ hiển thị kỹ thuật số có độ chính xác cao, độ ổn định tổng thể của khả năng chống nhiễu cao.

Có hộp điều khiển từ xa trong hệ thống điều khiển.Nó rất dễ dàng để kiểm soát và sử dụng một cách an toàn.

Các tính năng của bộ điều khiển loại nhiệm vụ nhẹ

• Cấu trúc nâng cao
• Hoàn thành chức năng
• Cải thiện chất lượng hàn
• Tải trọng nhẹ đầu cần 50-150kg.

Phạm vi phân phối của bộ điều khiển loại nhiệm vụ nhẹ

• 1 cột và 1 bùng nổ
• 1 Hệ thống điều khiển điện

1 bảng điều khiển

1 mặt dây chuyền từ xa

Thông số kỹ thuật chính của bộ điều khiển loại trung bình
