Thông tin chi tiết sản phẩm:
|
| nguồn điện đầu vào: | 3PH AC 380V 50Hz | nâng cao đột quỵ: | 7500 mm |
|---|---|---|---|
| Phạm vi đường kính ống: | 8000 bóng15000 mm | Kích thước nền tảng: | 15000 × 9800 mm |
| Khả năng tải trọng định số của nền tảng: | 4000 kg | Tốc độ nâng nền tảng: | 80 trận800 mm/phút |
| Động cơ nâng nền tảng: | 2 × 3 kW | điều chỉnh tốc độ: | Biến tần |
| Trượt công suất động cơ: | 2 × 0,12 kW | Tấm trượt tốc độ di chuyển: | 150 bóng1500 mm/phút |
| Nâng cao cách nâng lái: | Khớp nối chuỗi và bánh xích | Thích hợp cho chiều dài đường may tối đa LS: | 4500 mm |
| Máy trượt: | 300 × 300 mm (2 bộ) | ||
| Làm nổi bật: | Nền tảng nâng dây chuyền hàn đường dài,Nền tảng nâng ống đường kính lớn,Nền tảng nâng hạng nặng |
||

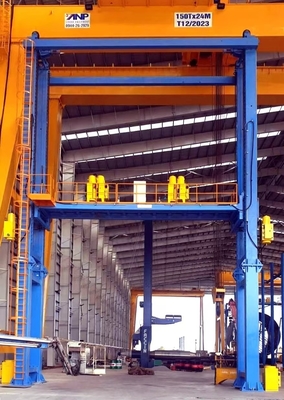

Nền tảng hàn kiểu gantry MH150 là một hệ thống nâng cấp công nghiệp được thiết kế để hàn đường dọc (LS) chính xác cao trên các tác phẩm hình trụ cực lớn như tháp gió,thùng áp suất, hoặc đường ống thép cấu trúc. Với đường nâng tối đa là 7500 mm và chiều dài nền tảng là 15 m × 9,8 m, nó cung cấp hiệu suất mạnh mẽ, khả năng tải cao và hệ thống an toàn cho người vận hành đáng tin cậy.
Cấu trúc:
Hệ thống bao gồm hai cột dọc (phần trên và phần dưới), nền tảng nâng, cơ chế nâng, mô-đun trượt động cơ hai trục, thang an toàn và hệ thống điều khiển điện đầy đủ.

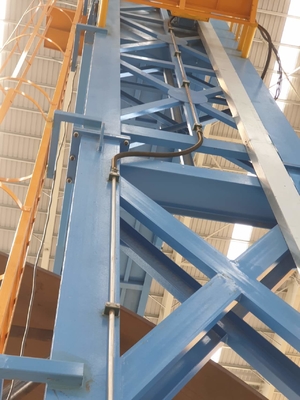

Cột:
Được xây dựng với các hồ sơ và tấm hàn. Phần trên bao gồm các đường ray dọc để di chuyển lên / xuống nền tảng chính xác. Thiết kế đảm bảo độ cứng tuyệt vời và cân bằng cấu trúc.

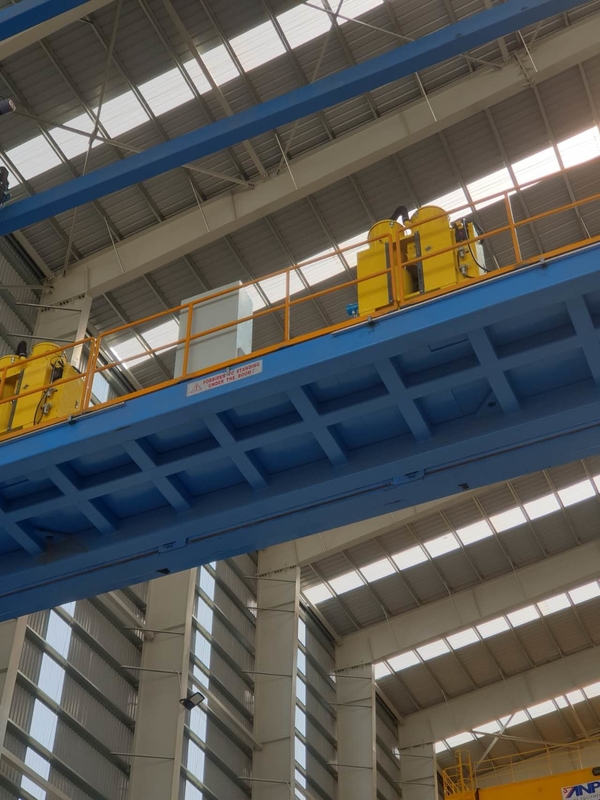

Nền nâng:
Được làm từ khung đúc hồ sơ và tấm với sàn chống trượt và khung che ba bên.
Xe hướng dẫn với sáu bộ bánh xe hướng dẫn có thể điều chỉnh lập dị.
Hệ thống ngăn rơi khóa cơ khí xe khi dây chuyền bị hỏng.
Hai đơn vị trượt động cơ (300 × 300 mm) để lắp đặt ngọn đuốc hàn, với hướng dẫn tuyến tính rack và pinion.
Cơ chế nâng:
Sử dụng hai động cơ phanh AC 3 kW với hệ thống truyền động chuỗi & bánh răng, được trang bị đối trọng để nâng mượt mà và ổn định.
| Không, không. | Điểm | Đơn vị | Giá trị |
|---|---|---|---|
| 1 | Năng lượng đầu vào | ️ | 3PH AC 380V 50Hz |
| 2 | Động cơ nâng cao | mm | 7500 |
| 3 | Phạm vi đường kính ống | mm | 8000 ¢15000 |
| 4 | Kích thước nền tảng | mm | 15000 × 9800 |
| 5 | Khả năng tải trọng định số của nền tảng | kg | 4000 |
| 6 | Tốc độ nâng | mm/min | 80 ¢ 800 |
| 7 | Động cơ nâng nền tảng | kW | 2 × 3 |
| 8 | Quy định tốc độ | ️ | Máy biến đổi |
| 9 | Năng lượng động cơ tấm trượt | kW | 2 x 0.12 |
| 10 | Tốc độ di chuyển của tấm trượt | mm/min | 150 ¢ 1500 |
| 11 | Động cơ nâng | ️ | Chuyển động dây chuyền và dây chuyền |
| 12 | Chiều dài may tối đa LS | mm | 4500 |
| 13 | Kích thước slide động cơ | mm | 300 × 300 (2 bộ) |
Động cơ nâng kép với trọng lượng đối đối để di chuyển thẳng đứng mượt mà
Cấu trúc hàn hạng nặng, phù hợp với các đường ống lớn có đường kính lên đến 15 m
Bộ bánh xe hướng dẫn chống trượt có thể điều chỉnh để hướng dẫn thẳng đứng chính xác
Cơ chế an toàn chống ngã tích hợp
Cơ chế trượt hai trục để định vị đuốc hàn linh hoạt
Được thiết kế để đáp ứng nhiệm vụ liên tục (24/7) trong môi trường bờ biển ẩm cao
