Thông tin chi tiết sản phẩm:
|
| Công suất tải định mức: | 0,3 tấn | đường kính bàn làm việc: | φ600 mm |
|---|---|---|---|
| Độ cao của trung tâm: | 580 mm | tốc độ quay: | 0,1 ~ 1 r/phút |
| Kiểm soát tốc độ xoay: | Kiểm soát tần số bằng áp nương với biến tần AC | Công suất động cơ quay: | 0,18 Kw |
| Góc nghiêng: | 0 ° ~ 90 ° | công suất động cơ nghiêng: | 0,18 Kw |
| tốc độ nghiêng: | 1 vòng/phút | Độ lệch tâm tối đa: | 150 mm |
| Khoảng cách trung tâm trọng lực tối đa: | 200 mm | Mặt dây chuyền điều khiển từ xa: | Vâng |
| Đổi chân: | Vâng | ||
| Làm nổi bật: | 0Máy định vị hàn 3 tấn,Máy định vị hàn động cơ,Máy định vị hàn đường kính bàn làm việc 600 mm |
||

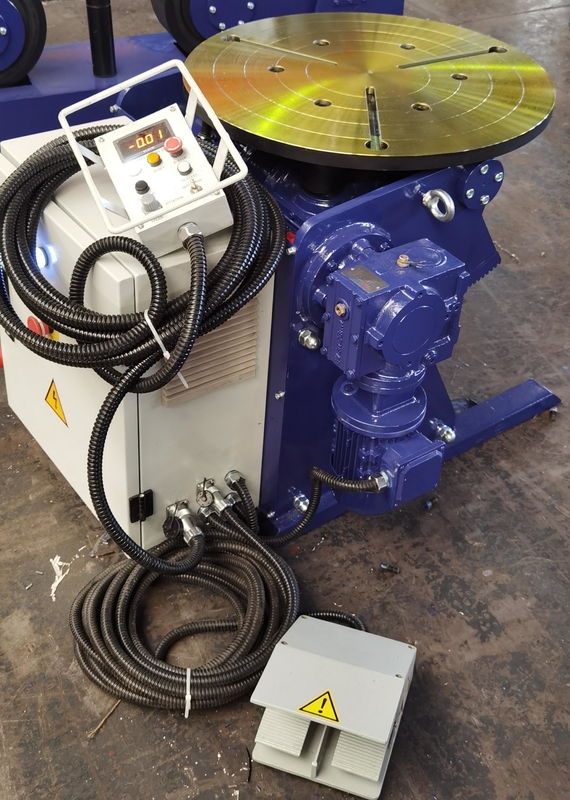

Máy định vị hàn HBJ03 là một thiết bị nghiêng / xoay nhỏ gọn và đáng tin cậy được thiết kế để định hướng chính xác các mảnh nhỏ và vừa trong quá trình hàn và lắp ráp.Nó kết hợp xoay động cơ và nghiêng để đạt được góc định vị tối ưu, nâng cao chất lượng hàn và hiệu quả hoạt động.
Bàn làm việc được xoay bởi một động cơ AC thông qua một máy giảm bánh răng giun.đảm bảo quay trơn tru và chính xác.
Việc nghiêng được điều khiển bởi một máy giảm giun hai giai đoạn động cơ, chuyển mô-men xoắn sang một bánh răng khu vực.Thiết kế bao gồm ghép động lực linh hoạt để hấp thụ xung mô-men xoắn, giảm thiểu thiệt hại tác động đến động cơ và hộp số trong quá tải.
Tốc độ quay được điều khiển thông qua hệ thống biến tần AC không bước.Hệ thống được điều khiển thông qua một dây chuyền từ xa và hộp điều khiển điện, được trang bị các thành phần của Siemens và biến tần Yaskawa cho độ chính xác cao, tiếng ồn thấp và hiệu suất chống nhiễu tuyệt vời.
| Không, không. | Điểm | Thông số kỹ thuật |
|---|---|---|
| 1 | Mô hình | HBJ03 (Động cơ nghiêng) |
| 2 | Số lượng | 1 bộ |
| 3 | Khả năng tải trọng | 0.3 tấn |
| 4 | Chiều kính bàn làm việc | φ600 mm |
| 5 | Độ cao trung tâm nghiêng | 580 mm |
| 6 | Tốc độ xoay | 0.1 ~ 1 vòng/phút |
| 7 | Kiểm soát tốc độ quay | Kiểm soát tần số không bước với Inverter AC |
| 8 | Năng lượng động cơ xoay | 0.18 kW |
| 9 | Góc nghiêng | 0° ~ 90° |
| 10 | Năng lượng động cơ nghiêng | 0.18 kW |
| 11 | Tốc độ nghiêng | 1 vòng/phút |
| 12 | Max Excentricity | 150 mm |
| 13 | Khoảng cách trung tâm trọng lực tối đa | 200 mm |
| 14 | Chiếc dây chuyền điều khiển từ xa | Vâng. |
| 15 | Chuyển chân | Vâng. |
Gắn gọn và di động để sử dụng trong xưởng hoặc dây chuyền sản xuất
Chuyển và nghiêng chính xác thông qua các thành phần cơ khí cứng cao
Chuyển đổi Yaskawa để kiểm soát quay yên tĩnh, trơn tru
Các thành phần điện Siemens cho độ tin cậy và tuổi thọ lâu dài
Được trang bị cả hai dây chuyền từ xa và điều khiển bàn đạp chân
Cân bằng tải và ổn định tuyệt vời cho các ứng dụng hàn nhỏ
