Thông tin chi tiết sản phẩm:
|
| Công suất tải định mức: | 10/20/30 T | đường kính bàn làm việc: | φ2000/φ3000/φ3000 |
|---|---|---|---|
| Chiều cao trung tâm (trục nghiêng): | 1650/1800/2100 mm | Chiều cao ngang: | 1920/2125/2460 mm |
| tốc độ quay: | 0,05 Ném0,5/0,03 Hàng0.3/0,03 Ném0,3 vòng/phút | Kiểm soát tốc độ xoay: | AC servo Stepless |
| Công suất động cơ quay: | 2/3/4,5 kW | tốc độ nghiêng: | 0,25 vòng / phút |
| công suất động cơ nghiêng: | 3/7,5/11 kW | Góc nghiêng: | 0 Ném135/-45 Từ90/-45 Từ90 ° |
| Tối đa. Độ lệch tâm (ở mức tải định mức): | 200 mm | Tối đa. Độ bù trọng lực (ở mức tải định mức): | 400mm |
| Làm nổi bật: | Máy định vị hàn loạt HBJ,Máy định vị hàn linh hoạt,Máy định vị hàn ống linh hoạt |
||

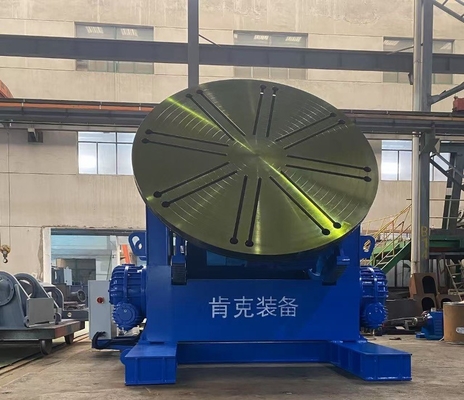

KENKE's HBJ Series máy lắp đặt hàn được thiết kế để đáp ứng nhu cầu của các ngành công nghiệp sản xuất các thành phần cấu trúc khác nhau, bao gồm sản xuất nồi hơi, bình áp suất, hóa dầu,Máy móc điệnCác thiết bị định vị này giúp giảm thời gian phụ trợ hàn, giảm cường độ lao động và cải thiện đáng kể năng suất và chất lượng hàn.
Độ nghiêng và xoay điều chỉnh:Bàn làm việc xoay và nghiêng để đạt được góc hàn tối ưu. Tốc độ xoay là không bước và được điều khiển thông qua một hệ thống AC servo, cho phép hoạt động trơn tru và chính xác.
Cấu trúc vững chắc:Khung được làm từ các tấm và hồ sơ hàn có độ bền cao, giảm căng thẳng bằng cách ủ để đảm bảo độ bền lâu dài mà không bị biến dạng.
Hệ thống truyền động hiệu suất cao:Chuyển động được điều khiển bởi động cơ phanh servo AC và bộ giảm bánh răng, tham gia một vòng bi xoay để hoạt động mượt mà, mạnh mẽ.Vòng xích có cấu trúc quả bóng một hàng với độ cứng tuyệt vời và tuổi thọ dài.
Bàn làm việc thân thiện với người dùng:Được trang bị tám khe T quang, bốn chuck máy công cụ và rãnh định vị đồng tâm để dễ dàng lắp đặt vật cố định và sắp xếp các mảnh khác nhau.
Cơ chế nghiêng chính xác:Hệ thống nghiêng sử dụng một động cơ duy nhất điều khiển hai bộ phận bánh răng thông qua một trục dài để chuyển động đồng bộ.Được trang bị vòng bi cuộn tự sắp xếp và định vị chính xác nhờ động cơ phanh AC.
Bảng điều khiển số:Bao gồm điều khiển từ xa không dây, hiển thị tốc độ kỹ thuật số và điều khiển servo.
| Điểm | Đơn vị | HBJ100 | HBJ200 | HBJ300 |
|---|---|---|---|---|
| Khả năng tải trọng | t | 10 | 20 | 30 |
| Chiều kính bàn làm việc | mm | φ2000 | φ3000 | φ3000 |
| Chiều cao trung tâm (Trục nghiêng) | mm | 1650 | 1800 | 2100 |
| Chiều cao ngang của bàn làm việc | mm | 1920 | 2125 | 2460 |
| Tốc độ xoay | rpm | 0.05 ¥0.5 | 0.03 ¥0.3 | 0.03 ¥0.3 |
| Kiểm soát tốc độ quay | ️ | AC Servo Stepless | ||
| Năng lượng động cơ xoay | kW | 2 | 3 | 4.5 |
| Tốc độ nghiêng | rpm | 0.25 | 0.25 | 0.25 |
| Năng lượng động cơ nghiêng | kW | 3 | 7.5 | 11 |
| Góc nghiêng | ° | 0 ¢ 135 | - 45 ¢ 90 | - 45 ¢ 90 |
| Max. Điệu kỳ (với tải trọng định số) | mm | 200 | 200 | 200 |
| Max. Gravity Offset (với tải trọng định số) | mm | 400 | 400 | 400 |
| Thành phần | Thương hiệu / Nguồn gốc |
|---|---|
| Động cơ nghiêng | ZH / Hengchi |
| Máy giảm độ nghiêng | Zhejiang Hengchi |
| Động cơ xoay | ZH / Hengchi |
| Máy giảm quay | Zhejiang Hengchi |
| Các vòng bi | Đường đệm Wazhou (ZWZ) |
| Xích vòng bi | Chunhui, Shandong |
| Hệ thống điều khiển servo | Delta |
| Các thành phần điện áp thấp | Siemens |
