Thông tin chi tiết sản phẩm:
|
| tải công suất: | 4000 kg | đường kính bàn làm việc: | Ø1000 mm |
|---|---|---|---|
| tốc độ quay: | 0,05 - 1,0 vòng / phút | Góc quay: | 360° |
| Kiểm soát tốc độ: | VFD (ổ tần số biến) | Công suất động cơ quay: | 1,1 mã lực |
| Phạm vi đường kính tàu (Hỗ trợ con lăn): | 150 bóng720 mm (lên đến 1150 mm với đồ gá) | Kẹp phạm vi của Chuck 3-Jaw: | 100 trận500 mm |
| Làm nổi bật: | Máy định vị hàn đường ống hỗ trợ hai cuộn,Máy định vị hàn ống Chuck 3 hàm,Máy định vị hàn ống VFD |
||

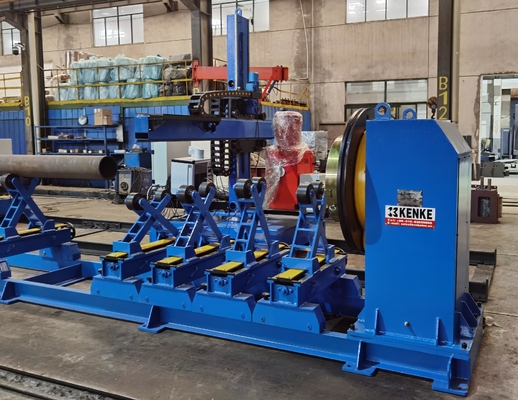

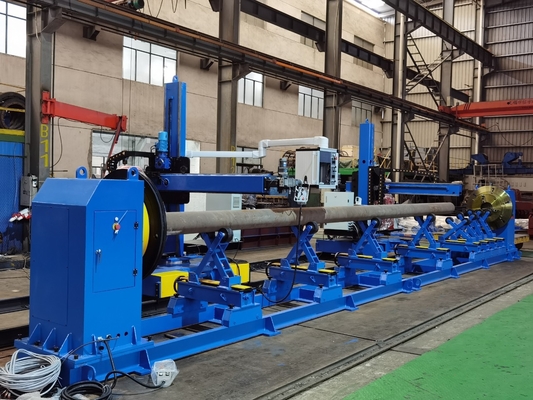

TWB40 là một thiết bị định vị hàn ống hiệu suất cao được thiết kế để xoay chính xác và kẹp các thành phần hình trụ cho các hoạt động hàn vòm (vòng tròn).Nó tích hợp một cái đầu mạnh mẽ, cuộn hỗ trợ kép có thể điều chỉnh và chuck tự tập trung 3 hàm để xử lý ống linh hoạt và an toàn.Máy định vị này đặc biệt phù hợp với các ứng dụng hàn TIG / MIG / MAG amperage cao trên các bình áp suất, đường ống, và các thành phần ống dài.
Headstock với động cơ xoay:
Động cơ xoay chính bao gồm động cơ AC + máy giảm sâu.đảm bảo hiệu quả truyền tải cao và xoay ổn định.
Hệ thống cuộn hỗ trợ kép:
Hai cuộn hỗ trợ có thể điều chỉnh được bao gồm, có bánh xe thép trên các vạch nâng bằng tay.Khoảng cách và chiều cao của cuộn có thể được điều chỉnh để phù hợp với đường kính bình lên đến 720 mm (hoặc 1150 mm với bộ điều chỉnh vòi).. Một vít dẫn tay + hệ thống bogie cho phép vị trí cuộn tuyến tính trơn tru.
Khung cơ sở hạng nặng:
Cơ sở được hàn từ thép hồ sơ và tấm dày.
Chuck tự tập trung 3 hàm:
Các chuck tiêu chuẩn cho phép kẹp nhanh các đầu ống trong phạm vi đường kính 100 × 500 mm. Được lắp đặt thông qua T-bolts vào bàn quay.
Hệ thống điều khiển:
Được trang bị VFD (Variable Frequency Drive) để điều chỉnh tốc độ không bước, và hộp điều khiển từ xa có dây 6 mét để hoạt động từ khoảng cách an toàn.
| Không, không. | Điểm | Thông số kỹ thuật |
|---|---|---|
| 1 | Mô hình | TWB40 |
| 2 | Công suất | 4000 kg |
| 3 | Năng lượng đầu vào | 3PH AC 380V 50Hz |
| 4 | Chiều kính bàn làm việc | Ø1000 mm |
| 5 | Tốc độ xoay | 0.05 1.0 rpm |
| 6 | góc xoay | 360° |
| 7 | Kiểm soát tốc độ | VFD (Variable Frequency Drive) |
| 8 | Năng lượng động cơ xoay | 1.1 kW |
| 9 | Phạm vi đường kính của tàu (Hỗ trợ cuộn) | 150×720 mm (lên đến 1150 mm với các giọt) |
| 10 | Phạm vi kẹp của Chuck 3 hàm | 100 ∼ 500 mm |
| 11 | Khả năng điện hàn | 500 A |
| 12 | Chiều dài cáp điều khiển từ xa | 6 m |
Chuyển xoay mô-men xoắn lớn cho các đường ống nặng
Hệ thống hỗ trợ cuộn đa năng cho các mảnh làm việc đa kích thước
Chuck tự tập trung để cài đặt ống nhanh
Điều khiển xoay hoàn toàn biến đổi
Tương thích với các quy trình TIG/MIG/MAG
Thiết kế mô-đun và duy trì
