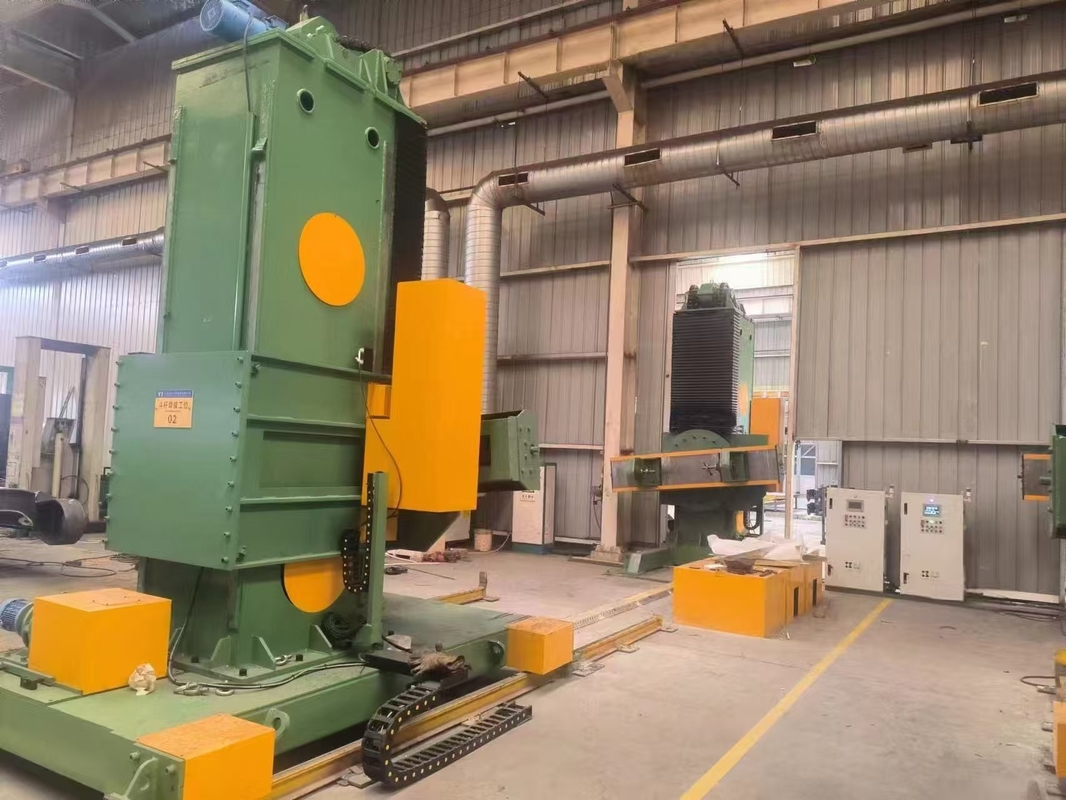

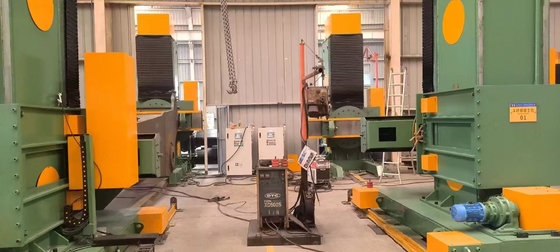

STWB100 Đầu và đuôi Asynchronous Lifting Positioner

​Bộ định vị nâng không đồng bộ đầu và đuôi STWB100 là một thiết bị chuyên dụng được thiết kế để tạo điều kiện hàn và lắp ráp các mảnh lớn bằng cách điều chỉnh vị trí và góc của chúng,do đó tăng sự tiện lợi hoạt động và chất lượng hàn.​

Đặc điểm chính:

• Thành phần cấu trúc: Máy định vị chủ yếu bao gồm một cột hoạt động, một cột thụ động, một xe di chuyển, một cơ chế nghiêng, một cơ chế nâng, một thiết bị dẫn điện và một hệ thống điều khiển.​

• Thiết kế cột: Các cột có cấu trúc hộp rỗng, được chế tạo từ thép hồ sơ và tấm thép cacbon chất lượng cao thông qua hàn.Các cột áp dụng một hình chữ nhật chùm và đường ray hướng dẫn cấu hình, với các đường ray hướng dẫn được làm bằng thép 45 #. sau hàn, giảm căng thẳng và gia công chính xác được thực hiện để đảm bảo độ cứng và sức mạnh tuyệt vời,duy trì hiệu suất không bị biến dạng trong thời gian sử dụng kéo dài.​

• Xe di chuyển cột thụ động: Cột thụ động được lắp đặt trên xe di chuyển bao gồm một cơ sở, bánh xe di chuyển, trục truyền, trục truyền, các thành phần truyền tải và kẹp đường ray.Cơ sở là một cấu trúc khung hình chữ nhật hàn từ hồ sơ và tấmCác thành phần như bánh xe di chuyển, trục truyền và trục được đẩy được chế biến chính xác từ thép cacbon chất lượng cao.​

• Cơ chế nghiêng: Cơ chế này bao gồm một đơn vị truyền động và các thiết bị cố định. Đơn vị truyền động sử dụng một động cơ phanh AC kết hợp với một máy giảm bánh răng giun.,tạo thuận lợi cho việc xoay bàn làm việc. Các tính năng tự khóa kết hợp của động cơ phanh AC và bánh răng giun đảm bảo bàn làm việc có thể bị khóa an toàn ở bất kỳ vị trí nào.​

• Xích vòng bi: Một vòng bi xoay quả bóng một hàng được sử dụng, cung cấp một cấu trúc hợp lý, độ cứng tốt, trọng lượng nhẹ và tuổi thọ kéo dài.Nó được trang bị một niêm phong cao su chống nhiệt để ngăn ngừa rò rỉ chất bôi trơn và xâm nhập bụi bên ngoài, làm cho nó phù hợp với môi trường hàn khắc nghiệt.​

• Cơ chế nâng: Bao gồm một động cơ giảm tốc, bánh răng, chuỗi, thiết bị hướng dẫn và đối trọng, cơ chế này được vận hành bởi động cơ giảm tốc điều khiển các bánh răng và chuỗi,làm cho tấm trượt di chuyển theo chiều dọc dọc theo đường ray hướng dẫnCác tính năng tự khóa kép của động cơ phanh AC và bánh răng giun đảm bảo tấm trượt có thể được khóa an toàn ở bất kỳ vị trí nào.​

• Thiết bị hướng dẫn: Kết nối cột và tấm trượt, thiết bị hướng dẫn tự hào có khả năng chịu tải cao.mỗi chiếc bao gồm ba cuộn có cơ chế điều chỉnh lập dịThiết kế này cho phép điều chỉnh dễ dàng khoảng cách giữa thiết bị hướng dẫn và cột, và các nắp bảo vệ được cung cấp.​

Phạm vi giao hàng:

1. Đơn vị chính: Bao gồm cột hoạt động, cột thụ động, xe di chuyển, cơ chế nghiêng và cơ chế nâng.​

2. Hệ thống điều khiển điện: Quản lý các chức năng khác nhau của thiết bị định vị, đảm bảo hoạt động đúng.​

3. Bảng điều khiển: Cho phép các nhà khai thác điều khiển và điều chỉnh thiết bị.​

4. Chiếc dây chuyền từ xa: Cung cấp khả năng điều hành từ xa, tăng sự tiện lợi và an toàn.​

Thông qua thiết kế tiên tiến và sản xuất chất lượng cao, STWB100 Head and Tail Asynchronous Lifting Positioner đảm bảo hiệu quả và độ tin cậy trong hàn và lắp ráp các mảnh lớn.
